PERT II型管

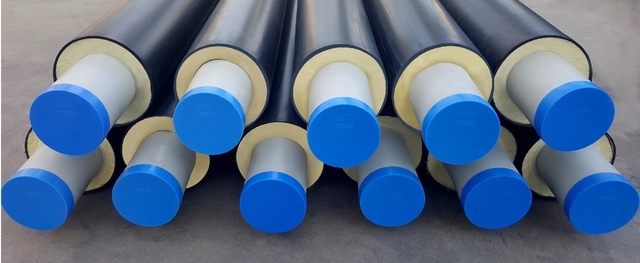

PE-RT II型预制直埋保温管-高密度聚乙烯外护管聚氨酯发泡预制直埋保温复合塑料(简称PE-RT II保温复合管塑料管),由高密度聚乙烯外护管、聚氨酯泡沫塑料保温层和工作管紧密结合而成。
PE-RT II预制直埋保温管具有良好的性能被用于城镇集中供热二次管网管道系统,其外保护层、保温层、工作管三部分,外保护层材料为高密度聚乙烯;保温层采用硬质聚氨酯泡沫塑料;PE-RT II工作管采用II型耐热聚乙烯(PE-RT II)专用管道原料 耐低、高温达-40至110°C。
a、外护管:PE-RT II型预制直埋管外层采用HDPE高密度聚乙烯管;
b、保温层:采用硬质聚氨酯泡沫塑料。保温层材料为密度60kg/m3至80kg/m3的硬质聚氨酯泡沫,充分添满PE-RT II型管与套管之间的间隙,并具有一定的粘接强度,使耐热聚乙烯(PE-RT II)管材、外套管及保温层三者之间形成一个牢固的整体。聚氨酯直埋保温管泡沫具有良好的机械性能和绝热性能,通常情况下可耐温120℃通过改性或与其它隔热材料组合可耐温180℃。
c、工作管:PE-RT II型预制直埋保温管采用耐热聚乙烯(PE-RT II)管。
性能特点:
1)卫生性能
生活热水输送用管材的卫生性能应符合GB/T17219的规定。
2)保温复合塑料管a.外观:保温复合管外观应清洁,可视面不应有影响其性能的构槽、裂纹、凹陷、杂质、颜色不均等缺陷。
b.管端垂直度:保温复合塑料管管端的外护管宜与聚氨酯泡沫塑料保温层齐平,
且应与工作管的轴线垂直,角度误差应小平2.5°。
c.挤压变形及划痕:保温层受挤压变形时,径向变形量不应大于设计保温层厚度的15%。
外护管划痕深度不应大于外护管最小壁厚的10%,且应不大于1mm。
d.管端预留段长度及偏差:
工作管两端留出的无保温预留段长度应满足保温复合塑料管连接的要求,两端预留长度之差应不大于20mm。
e.管端泡沫脱层:保温层应与工作管及外护管紧密粘接,管段泡沫脱层径向尺寸应不大于2mm,沿轴向的深度不应超过70mm,环向累计长度不应大于圆周长的1/3。
3)外护管表面温度
在运行工况下外护管表面的温度应小于50℃。
4)外护管外径增大率
保温复合塑料管发泡前后,外护管任一位置同一截面的外径增大率应不大于2%。
5)最大轴线偏心距
当外护管外径不大于160mm时,轴线偏心距应不大于3.0mm;当外护管外径大于
160mm时,轴线偏心距应不大于4.5mm。
6)轴向剪切强度
在23℃条件下,保温复合塑料管的轴向剪切强度应不于0.09MPa。
7)环刚度
保温复合塑料在环刚度应不小于4KN/㎡。
8)抗冲击性
在-20°条件下,用3.0kg的落锤从2m
高处落下对外护管进行冲击,外护管不应有可见裂纹。
9)柔韧性
适用于外护管公称外径不大于50mm的PUPE、PUPB保温复合塑料管。当外护管最小弯曲半径不大于外护管公称外径的30倍时,保温层与外护管不应破裂,外护管的不圆度应不大于30%,与外护管连接部位的保温层裂纹宽度应不大于5mm。
10)蠕变性能
蠕变比率应不于5。
